モーターエクステンションキット

特許取得済み

今まで適合不可であきらめていた車種も、EDFCシリーズの装着が可能に!

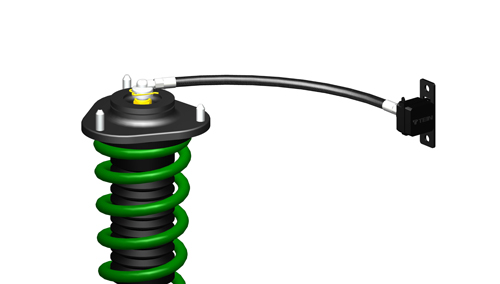

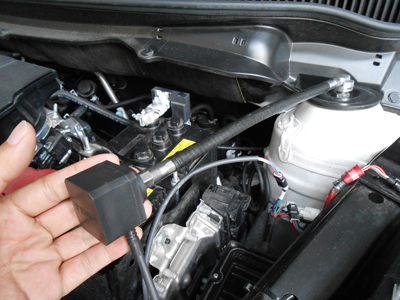

モーターエクステンションキットは、専用開発のフレキシブルシャフトによって、ショックアブソーバの上部に取り付けなければならなかったEDFCシリーズのモーター(以降モーター)を、離れた場所に設置することが可能です。これにより今までモーターの取付スペース不足でEDFCシリーズが適合しなかった車種の多くで装着が可能となりました!

モーター設置場所の自由度アップ

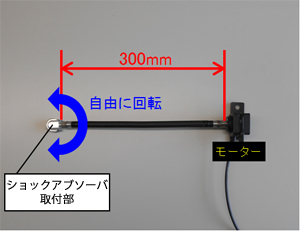

エクステンションの長さは300mmあり、装着後はエクステンションが自由に回転しますので、モーター設置場所の自由度が広がります。

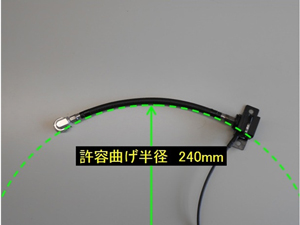

エクステンションは、最小曲げ半径240mmまででご使用下さい。それ以上曲げるとモーターの動作が不安定、または動作しなくなる恐れがあります。

取付は簡単!

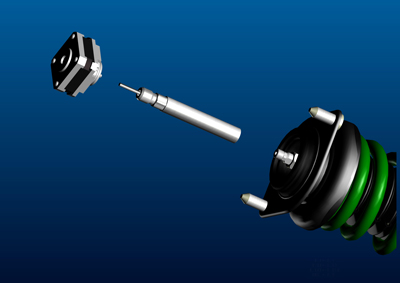

取付はショックアブソーバを車両に装着したまま作業できます。ショックアブソーバ先端の減衰力調整ダイヤルと中のヘックスボルトを取り外し、エクステンションキットを取り付けるだけ。 特別な技術や特殊工具は一切必要ありません。

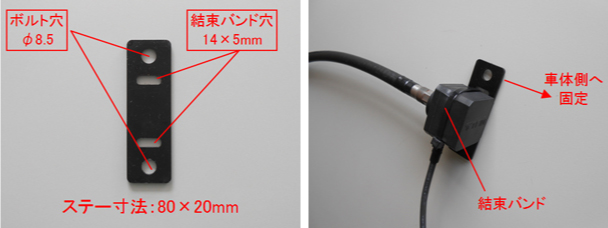

専用のモーターステーを付属

移動したモーターの固定には、付属の専用モーターステーをお使い頂く事で、車両側への固定が容易となります。モーターをステーに固定するための結束バンドも付属します。

※ステーを車体側に固定するためのボルト等は別途ご用意ください。

※モーターおよびモーターステーをボディパネルなどに直接固定すると、モーター動作音が室内に反響、増幅される場合があります。

品名 品番 価格 キット内容
モーターエクステンションキット M10 EDK08-P8514-10 ¥8,360
/2本セット
エクステンションassy×2、モーターステー×2、結束バンド×2、取扱説明書
モーターエクステンションキットと組み合わせるモーターは全てM12用となります。
モーターエクステンションキット M12 EDK08-P8514-12
モーターエクステンションキット M14 EDK08-P8514-14

注意事項

  1. 1.ピストンロッドトップの形状が全ネジ形状であることを確認して下さい。ネジ逃げ形状の場合は取付ができません。イラストをご参照ください。
  2. 2.ピストンロッドの突出しがナット端から最低7mm以上あることをご確認下さい。
  3. 3.MONO FLEXCOMFORT SPORTCOMFORT FLEXSUPER RACINGMONO SPORTは適合不可。
  4. 4.S.L.C.(サイド・レイアウト・クリック)には適合不可。

EDFCシリーズ 対応 延長ピストンロッドトップ

ピストンロッドトップを延長することで、モーター取付スペースを確保できる車種用に、受注生産にて承ります。モーターエクステンションキットの装着も可能です。お使いのショックアブソーバ品番をお知らせ頂き、ご希望の延長量=最小21mm(全長26㎜以上)で製作致します。詳しくはお客様窓口までお問い合わせ下さい。

品名 価格 キット内容
延長ピストンロッドトップ ¥9,240/2本セット 延長ピストンロッドトップ×2, ADJロッド×2
受注生産品。受注後納期:約2週間

注意事項

  1. 1.ピストンロッドトップの形状が全ネジ形状であることを確認して下さい。ネジ逃げ形状の場合は取付ができません。イラストをご参照ください。
  2. 2.ピストンロッドの突出しがナット端から最低11mm以上あることをご確認下さい。
  3. 3.ピストンロッドトップの延長量は21mm以上でご指定ください。
  4. 4.S.L.C.(サイド・レイアウト・クリック)には適合不可。
