[ こちらの製品は販売完了品となっております ]
EDFCシリーズの現行品ラインナップはこちら↓
  • EDFC5
  • EDFC5
コクピットから減衰力が調整できる!!
EDFC
EDFCのススメ
EDFC（エレクトロニック・ダンピング・フォース・コントローラ）は、ショックアブソーバに取付けたモーターを車内からコントロールすることにより、運転席に座ったまま減衰力調整を可能とした電動減衰力コントローラです。
さまざまなシチュエーションに合わせ、積極的なサスペンションセッティングをお楽しみいただけます。
* 本製品は車高の調整はできません。
EDFC適合情報はこちら
弊社で確認が取れている車種以外でのEDFC適合判断手順はこちらをご覧下さい。
EDFCのコンセプト
減衰力を車内から簡単調整！
従来はショックアブソーバの減衰力調整をするためにわざわざ車から降りてボンネットやトランクを開けたり、スピーカーボードやリアシート、リアの内装を外したりする必要がありましたが、EDFCを装着すればコクピットに座ったまま簡単なボタン操作だけでショックアブソーバの減衰力調整が可能となります。
ワンタッチでメモリ呼び出し！
プリセットメモリボタンを押すだけで、あらかじめ記憶させておいた好みの減衰力セッティングへ瞬時に切り替えることができます。プリセットメモリは3種類まで記憶可能です。
簡単ワンタッチ操作！
操作方法はとっても簡単。基本操作は、フロント／リアそれぞれの減衰力調整ボタン（＋／－）と、3つのプリセットメモリ呼び出しボタンだけ。全ての操作をワンタッチ、ワンアクションで行うことができます。
リーズナブルプライス！
1台分セット¥43,450～と、高性能＆高精度のステッピングモーターを採用しながら画期的なプライスを実現しています。
EDFCの機能
高性能ステッピングモーターで減衰力をコントロール
ショックアブソーバの減衰力調整ダイヤルの代わりに高性能ステッピングモーターを装着し、コクピットに設置したコントローラから遠隔操作することで減衰力をコントロールします。

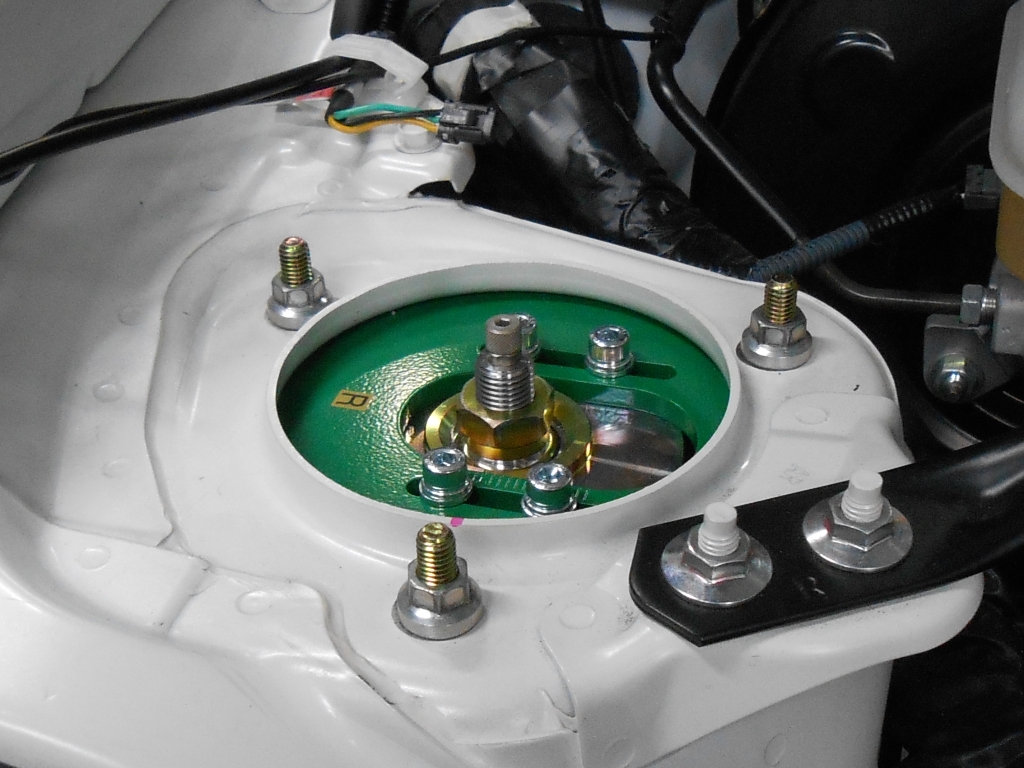

減衰力調整ダイヤル部に…ステッピングモーターを装着

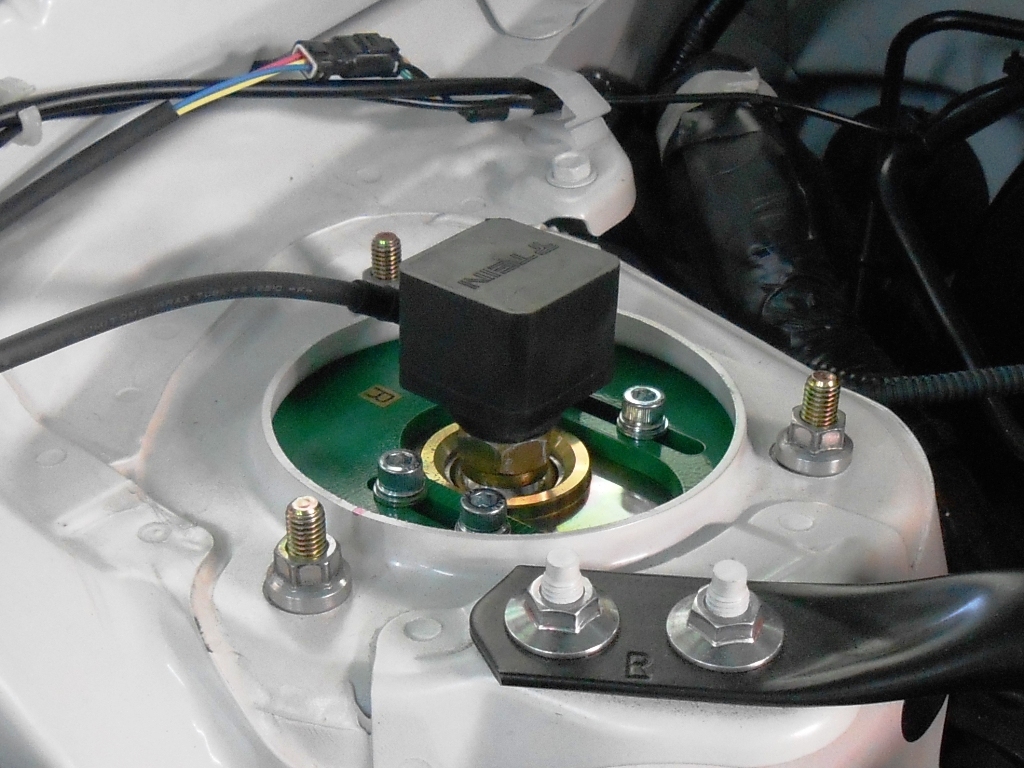

減衰力調整ダイヤル部に…ステッピングモーターを装着

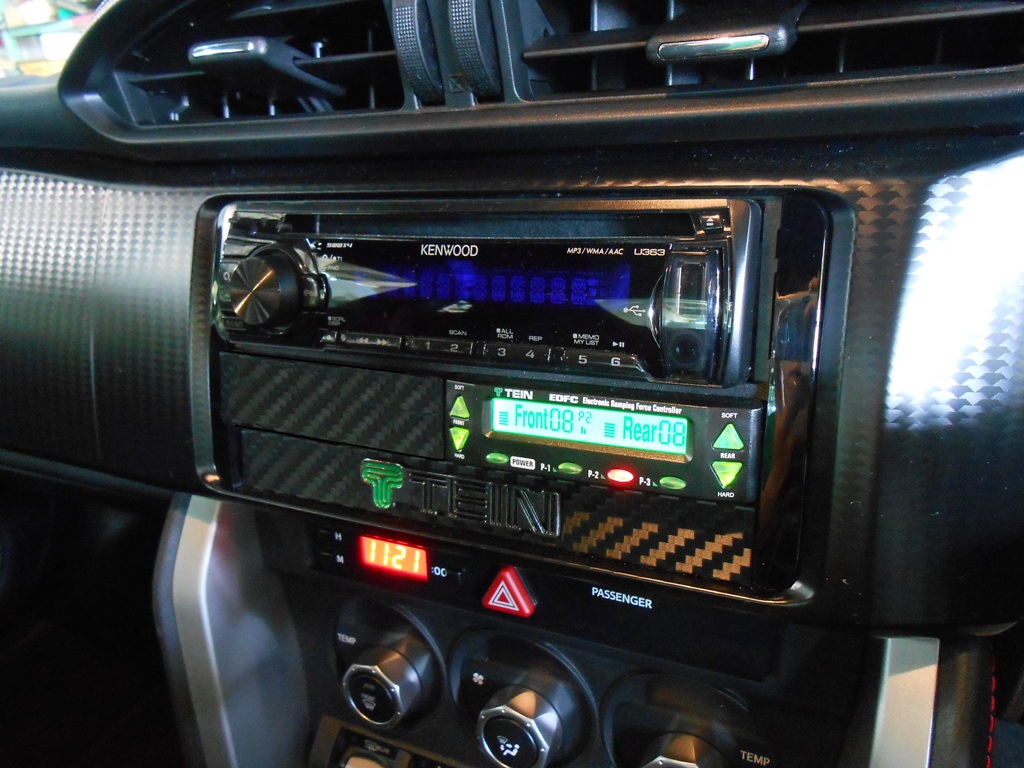

コクピットのコントローラで遠隔操作！
コクピットのコントローラで遠隔操作！

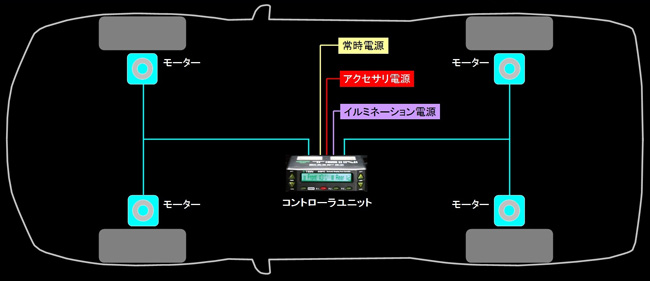

【システムイメージ】
16段／32段から選べる調整段数
減衰力調整段数を16段、32段の2種類から選択することができます。テインの減衰力調整式ショックアブソーバは通常16段調整式ですが、32段モードを選択することで、より繊細な減衰力セッティングが可能となります。
便利なプリセットメモリ機能
お好みの減衰力段数を3種類、記憶させておくことができます。このプリセットメモリ機能を活用すれば、街乗り～高速～ワインディングといった走行シチュエーションに合わせ、あらかじめセッティングしておいた減衰力へワンタッチで瞬時に切り替えることが可能です。
レジューム機能
キーOFFした際に直前の段数を記憶しておくことで、次にキーONした時には前回キーOFFした時と同じ段数で使用できる機能です。（コントローラ本体のPOWERスイッチは常にONにしておく必要があります）
ボタン操作音量調整機能
ボタン操作音を調整することが可能です。レベル0が消音、レベル1～3が音量調整となります。
ディスプレイ輝度調整機能
夜間はイルミネーション電源に連動しディスプレイ輝度を減光します。また、ディスプレイ輝度減光時の輝度を3段階に調整することが可能です。
自己診断・警告機能
正常に機能しない状態になった場合（断線、ショート等）には警告音とともにメモリーボタン3つが赤く点滅し、ディスプレイにエラー内容を表示します。
誤操作防止ロック機能
全てのボタン操作をロックし、誤操作を防止することが可能です。

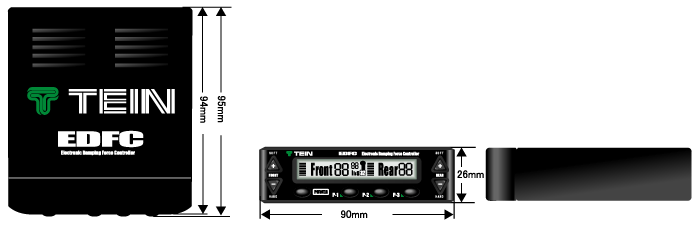

EDFCコントローラ三面図
EDFC価格表
【コントローラキット／モーターキット】
品名 品番 価格 備考

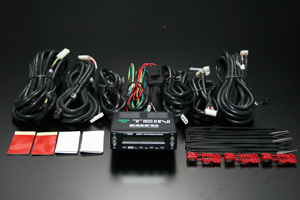

コントローラキット
 EDK04-K4469 ¥26,400
モーターキット
 EDK05-10100
EDK05-10120
EDK05-10140
EDK05-12120
EDK05-12140
EDK05-14140		 ¥19,250 車種やショックアブソーバの種類により適合する品番が異なります。
【オプションパーツ】
品名 品番 価格 備考
ストラットキット
 EDK06-K4474 ¥4,400 車高調整時の配線巻付きを防止します。
モーターエクステンションキット
 EDK08-P8514-10
EDK08-P8514-12
EDK08-P8514-14		 ¥8,360 専用開発のフレキシブルシャフトによって、EDFCモーターをショックアブソーバの上部から離れた場所に設置することが可能です。

製品紹介ページはこちら
延長ピストンロッドトップキット
 受注生産品 ¥7,700 ピストンロッドトップを延長することで、モーター取付スペースを確保できる車種用に、受注生産にて承ります。モーターエクステンションキットの装着も可能です。

製品紹介ページはこちら
EDFC延長ケーブルキット（2m）
 EDC02-G2238 ¥2,200 リア中間ケーブルの長さが足りずにコントローラを好みの場所に設置出来ない場合、この延長ケーブルを使うことで解消できます。左右セット。
【補修用パーツ】
品名 品番 価格 備考
モーター
 M10: EDC01-K1466-1
M12: EDC01-K1466-2
M14: EDC01-K1466-3		 ¥6,600 ゴムカバー付。
電源ケーブル（2m）
 EDC01-F1320 ¥880
Ftケーブル（1m）
 EDC01-F1321 ¥770
Rrケーブル（1m）
 EDC01-F1322 ¥770
中間ケーブル FR／FL（2.5m）
 FR: EDC01-K3606
FL: EDC01-K3607		 ¥2,200
中間ケーブル RR／RL（4.6m）
 RR: EDC01-K3608
RL: EDC01-K3609		 ¥2,640
8mmスパナ
 SST01-F1126 ¥550
HEX BOLT
 SAP44-96367 ¥220 1個あたりの価格です。
4個単位での販売となります。
※EDFC ACTIVEには使用できません。
【EDFCシリーズ　スペック／機能一覧】
  EDFC ACTIVE PRO EDFC ACTIVE EDFC
GPSキット装着 GPSキット非装着 GPSキット装着 GPSキット非装着 　
基本スペック
ハイレスポンス・ワイヤレスコントロール
（1677万ch）		 ○ ○ ○ ○ ×
4輪独立調整 ○ ○ × × ×
前後独立調整（左右同調） ○ ○ ○ ○ ○
調整段数 64/32/16 64/32/16 64/32/16 64/32/16 32/16
プリセットメモリ数 10 10 10 10 3
旋回G感応調整   ○ ○ × × ×
　 変化点メモリ数 10×2パターン 10×2パターン × × ×
　 プログラミング方法 基準段数からの
相対値指定		 基準段数からの
相対値指定		 × × ×
加減速G感応調整   ○ ○ ○ ○ ×
　 変化点メモリ数 10×2パターン 10×2パターン 10×2パターン 10×2パターン ×
　 プログラミング方法 基準段数からの
相対値指定		 基準段数からの
相対値指定		 基準段数からの
相対値指定		 基準段数からの
相対値指定		 ×
車速感応調整   ○ ○ ○ × ×
　 変化点メモリ数 10×2パターン 10×2パターン 10×2パターン × ×
　 車速情報の
取得方法		 車速パルス／GPS
切替式		 車速パルス GPS × ×
　 プログラミング方法 基準段数からの
相対値指定		 基準段数からの
相対値指定		 絶対値指定 × ×
登録可能な最大メモリ数 70 70 50 30 3
外部信号による制御（2系統） ○ ○ × × ×
制御可能モーター数 8個 8個 8個 8個 4個
コントローラサイズ（縦×横×奥行） 40mm×98mm×20mm 40mm×98mm×20mm 40mm×98mm×20mm 40mm×98mm×20mm 26mm×90mm×95mm
ディスプレイサイズ（縦×横） 22mm×60mm 22mm×60mm 22mm×60mm 22mm×60mm 9mm×55mm
各種設定機能
誤操作防止ロック ○ ○ ○ ○ ○
システム自己診断 ○ ○ ○ ○ ○
ディスプレイ・ボタン照明色変更
（26万色フルカラー）		 ○ ○ ○ ○ ×
ディスプレイ・ボタン照明輝度調整 消灯＋3段階 消灯＋3段階 消灯＋3段階 消灯＋3段階 3段階
　 ディマー機能 周囲の明るさに連動
無段階		 周囲の明るさに連動
無段階		 周囲の明るさに連動
無段階		 周囲の明るさに連動
無段階		 イルミネーション連動
2段階
ディスプレイ視野角切替 ○ ○ ○ ○ ×
ブザー音量調整 消音＋3段階 消音＋3段階 消音＋3段階 消音＋3段階 消音＋3段階
原点復帰動作の頻度設定 ○ ○ × × ×
G感応自動調整の開始速度設定 ○ ○ × × ×
各種表示機能　　　　　　
G表示
（加減速Gと旋回G）
※最大Gメモリ機能付		 バーグラフ表示
（最大0.3G/1.0G切替可）		 ○ ○ ○ ○ ×
数値表示 ○ ○ ○ ○ ×
位置座標（緯度／経度／高度） ○ × ○ × ×
トリップメーター
（10個、kmまたはマイル表示）		 ○ × ○ × ×
車速表示（km/hまたはMPH）
※最高速メモリ機能付		 ○ ○ ○ × ×
GPS精密時計表示
（GPS未受信時の継続機能付）		 ○ × ○ × ×
